三辊卷板机的6大结构

点击次数:   更新时间:23/04/22 10:16:04     来源:www.shandongjinrun.com关闭分    享:

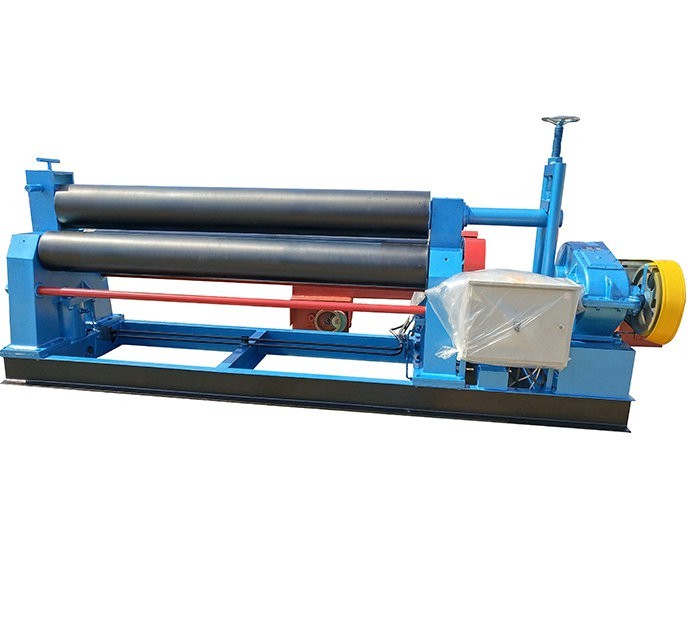

  三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称。可将金属板材卷成圆形、弧形和一定范围内的锥形工件。
  六大结构组成是:
  (1)上下辊:为三辊卷板机的重要部件,材质为锻制优良碳素钢。
  (2)机架:分左右机架各一件,机架上装有下辊轴承。机架内部有方扣丝杆,丝杆上端与上辊两端轴承座相铰接。
  (3)减速机:采用ZSY280硬齿面型减速机与垫高一同安装在槽钢底座上。
  (4)电气部分:全部安装在一个操纵箱内,便于操作。
  (5)卸料装置:三辊卷板机装于减速机一侧用于卸料时平衡上辊;由油缸完成卸料与恢复。
  (6)底座:由型钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面,从而形成一个整体。

  三辊卷板机上辊在两下辊中间对称位置通过液压缸内的液压油作用于活塞作垂直升降运动,通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动,为卷制板材提供扭矩。三辊卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲,产生常久性的塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机,两下辊下部增加了一排固定托辊,缩短两下辊跨距,从而提高卷制工件精度及机器整体性能。
